Unità con mobile
Serie T / TE

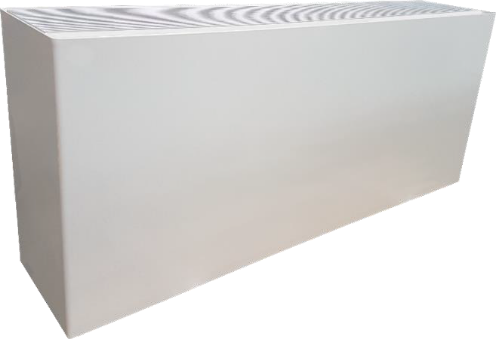

Fancoil verticale o orizzontale con mobile. Fino a 19 kW

Cooling

Heating

Dehumidification

Inverter

Modulating

Versioni:

TOM/TOM-EC Orizzontale con ripresa aria inferiore (posteriore su richiesta) e mandata frontale AC plurivelocità / EC modulante

TIM/TIM-EC Verticale con ripresa aria inderiore e mandata superiore AC plurivelocità / EC modulante

Impiego

Trovano il loro impiego negli impianti ove siano richieste portate d’aria con grandi distribuzioni canalizzate (musei, biblioteche, hotel, cliniche ecc.). Le portate d’aria hanno un campo da 845 a 2.965 m3/h in 4 grandezze.

Applicazioni

Luoghi Pubblici

Industrie

Caratteristiche generali

Piedini di supporto TIM/TIM-EC

L'unità deve essere mantenuta elevata dal pavimento per permettere l'ingresso dell'aria. Sono necessari piedini verniciati accessorio A10T se l'unità non è staffata a muro.

Struttura

Totalmente in lamiera zincata con 6 mm di isolamento ignifugo classe 1 su fianchi batteria e 10 mm su sezione batteria. Mobile di copertura e griglia di mandata in lamiera zincata verniciata RAL 9010 (bianco) facilmente smontabile per operazioni di ispezione e manutenzione.

Gruppo ventilante

Con ventilatori centrifughi a doppia aspirazione con coclee e ventole in lamiera zincata e mozzo in acciaio, bilanciate staticamente e dinamicamente.

Motore AC

4 poli, 5 velocità disponibili collegate in morsettiera (3 nominali), montato su gommini antivibranti, a cuscinetti autolubrificanti, protezione IP54 classe B con protezione termica elettronica incorporata, V230±10/1/50-60 Hz. Conforme alla normativa ERP2015.

Motore EC

Controllo elettronico della velocità segnale 2_10 Vcc montato su gommini antivibranti, a cuscinetti autolubrificanti, protezione IP54. classe B con protezione termica elettronica incorporata, V230±10/1/50-60 Hz. Conforme alla normativa ERP2015.

Morsettiera protetta

Morsettiera protetta di alimentazione e appoggio per il collegamento di comandi esetrni (termostati, ecc.) lato opposto attacchi idraulici. Se richiesta dallo stesso lato attacchi idrici è in scatola stagna IP56 (accessorio).

Batteria

Ad acqua in tubo di rame DN 9,52 mm (⅜") a ranghi sfalsati, alette in alluminio ad alta efficienza, disponibili per impianti a 2 tubi (4 o 5R freddo/caldo) e per impianti a 4 tubi (1R caldo addizionale). Completa di robusti collettori filettati Gas Femmina DN 1" (impianti a 2T) e DN 2*1" (impianti a 4T) per gr. 15 e 20 e DN 1½" (2T) e DN 1½+1" (4T) per gr. 30 e 35 dotati di valvolina di sfiato e drenaggio manuali. I collettori d'alimentazione possono essere forniti sia sulla destra che sulla sinistra dell'unità in fase d’ordine. Pressione d'esercizio max 16 Bar, test 24 Bar. Temperatura esercizio 80°C - max 100°C

Bacinella condensa

In lamiera zincata (a richiesta verniciata su entrambi i lati), esternamente coibentata con 5 mm di isolamento ignifugo classe 1, scarico condensa DN 27 mm. In caso siano presenti kit valvole assemblati sull'unità è necessario prevedere una "bacinella ausiliaria" (accessorio A40/40X).

Filtro

In materiale sintetico rigenerabile spessore 23 mm, classe EU3-G3-M3 (EN 779) e ePM1050% (EN ISO 16890), racchiuso in profilo di lamiera zincata con rete di protezione da entrambi i lati, facilmente estraibile per le operazioni di pulizia e manutenzione.
